Генератор гипохлорита натрия,Электрохимическое оборудование,Модуль

1,Принцип

Соленая вода подвергается электролизу постоянным током через анод и катод для образования хлора на поверхности анода, образования гидроксида натрия и водорода на поверхности катода, а затем реакции с гипохлоритом натрия, необходимым для производственной системы.

Уравнение реакции выглядит следующим образом:













2, Потребление и продукция





3,Композиция системы

(1), модуль приготовления рассола:

Подготовьте насыщенную соленую воду для генератора:

Модули в основном включают умягчитель воды, резервуар для растворения соли, дозатор соли, систему точного смешивания соленой воды и т. д.

(2), Модуль генерации гипохлорита натрия:

Получение гипохлорита натрия электролизом рассола:

Модуль производства гипохлорита натрия в основном включает в себя генератор, теплообменник, выпрямитель, шкаф управления и т. д.

(3), модуль хранения гипохлорита натрия:

Храните готовый гипохлорит натрия.

Модуль хранения в основном включает в себя резервуар для хранения гипохлорита натрия, вытяжной вентилятор для водорода и т. д.

(4), Модуль транспортировки гипохлорита натрия:

Отправьте подготовленный гипохлорит натрия в точку дозирования.

Модуль транспортировки в основном включает в себя подающий транспортирующий насос, предохранительный клапан, обратный клапан, расходомер и т. д.













4,Почему стоит выбрать технологию Jiashang

Конструктивная прочность, качество продукции, обеспечение безопасности, выполнение проекта

4.1,Техническая прочность





4.2,Защита безопасности конструкции системы

а. Безопасность хранения сырья

б. Основные компоненты оснащены запасными частями для обеспечения безопасной работы.

в. Обнаружение концентрации водорода в помещении

д. Обнаружение притока e. Обнаружение давления воды на входе

ф. Обнаружение уровня жидкости в электролитической трубке g. Определение температуры электрода

час Обнаружение электролитического тока i. Обнаружение электролитического напряжения

Дж. Обнаружение концентрации рассола k. Сильный выхлоп разбавляет водород

л. Обнаружение давления ветра м. Более точное дозирование и более безопасные сточные воды

н. Мониторинг расхода дозирования

п. Запас гипохлорита натрия может быть увеличен в зависимости от реальной ситуации.

4.3. Структура электрода по запатентованной технологии.

Электродная пластина: пластинчатый электрод. Все основные материалы анода и катода электрода изготовлены из чистого титана TA1. В процессе электролиза катод защищается, а анод теряется, поэтому поверхность анода необходимо защищать покрытием. Анодная поверхность генераторного электрода марки jsshg покрыта оксидами рутения и иридия с крупностью частиц 20 нм, обработанными нанотехнологиями. Покрытие разделено более чем на 18 раз, а толщина покрытия составляет 20 микрон, что может обеспечить длительный стабильный срок службы.

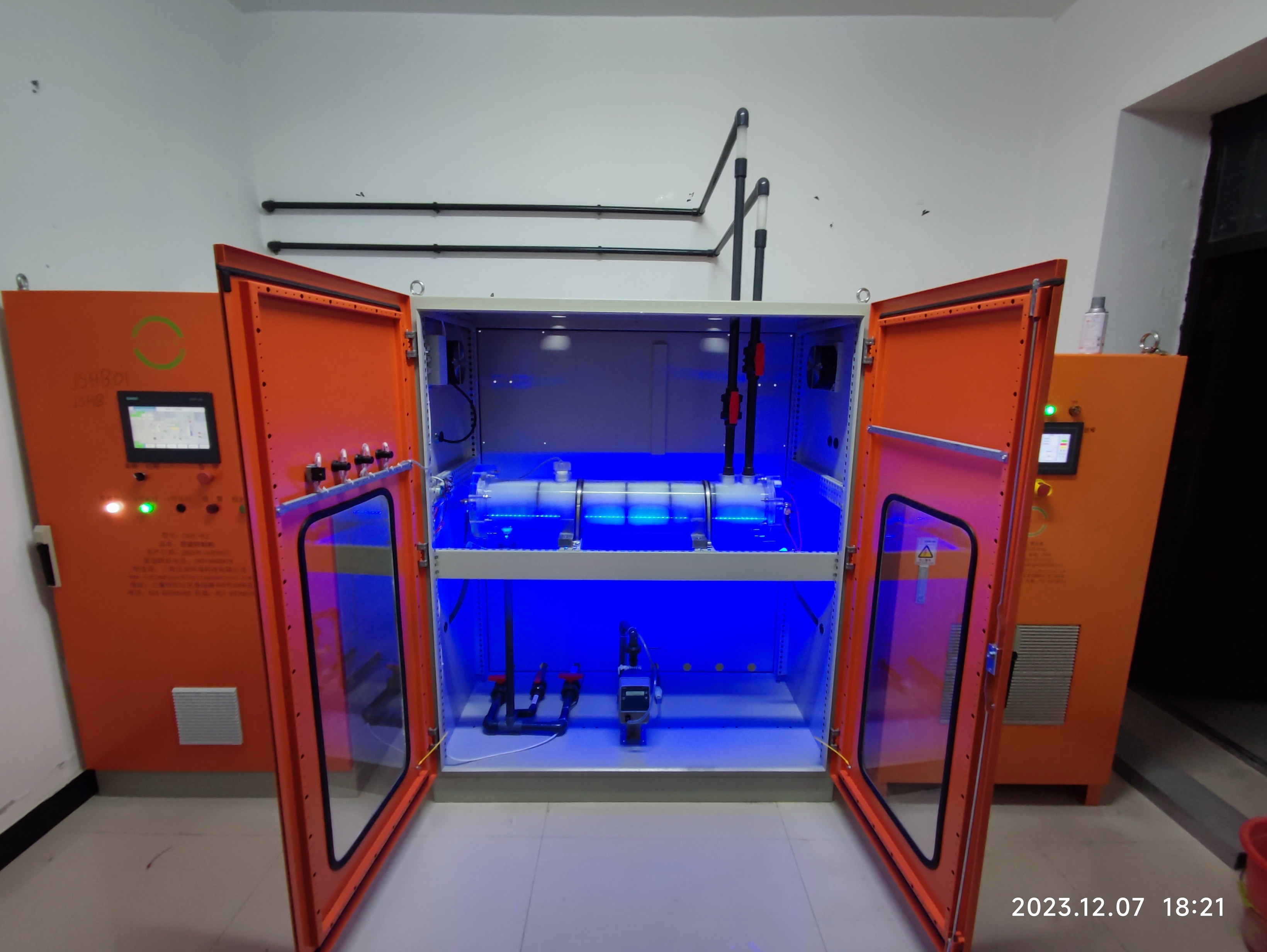

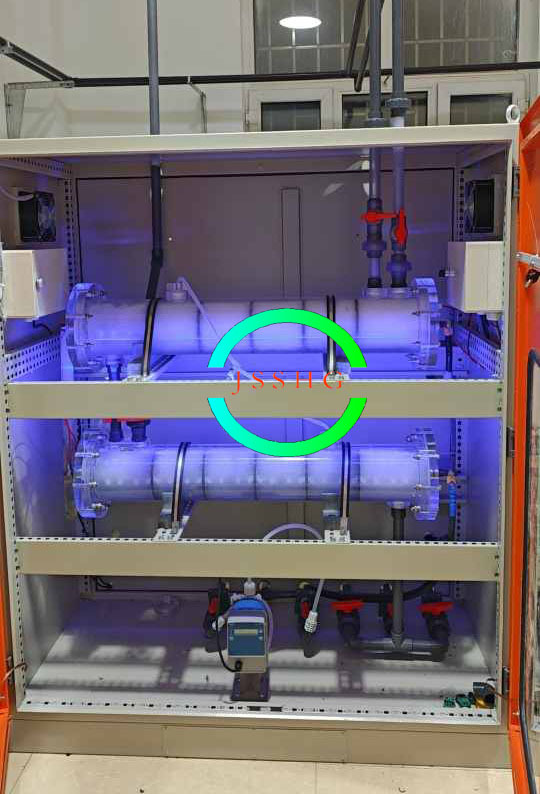

4.4, полностью прозрачный электролизер

Следующий рисунок:





Наш электролизер — единственная полностью прозрачная конструкция в Китае, включая фланцы. При электролизе разбавленного рассола электролитическое состояние можно определить с первого взгляда. При электролизе самое главное, на что следует обратить внимание, — нет ли в электролизере накипи и работает ли электрод в безопасном состоянии. Полностью прозрачный электролизер позволяет визуально видеть реальную ситуацию, чтобы лучше защитить электролизер. Электролизер оснащен защитой от уровня жидкости, защитой от низкой температуры, защитой от высокой температуры, защитой от низкого тока, защитой от сверхвысокого тока, защитой от низкого напряжения и защитой от сверхвысокого напряжения. При возникновении неисправности система подаст сигнал тревоги и прекратит работу.



4.5, энергосберегающий электролитический источник питания

Следующий рисунок:



В генераторе гипохлорита натрия в качестве электролитического источника питания используется высокочастотный электронный импульсный источник постоянного тока. Благодаря использованию технологии высокочастотного выпрямления эффективность преобразования переменного/постоянного тока достигает более 95%, теплотворная способность очень низкая, работа стабильная, а объем небольшой, что более чем на 20% выше, чем эффективность электрического преобразования обычного кремниевого выпрямителя (генератор гипохлорита натрия GB 12176-90 требует выхода по току ≥ 72%).
