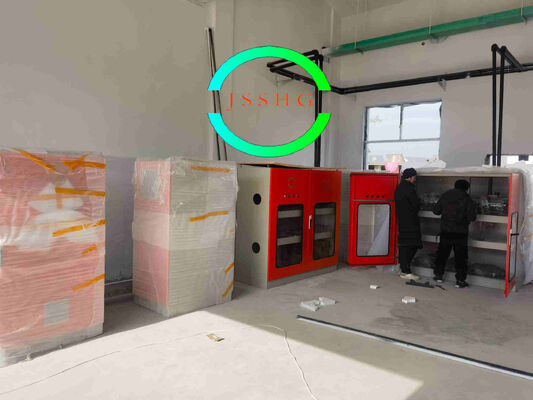

Автоматическая система генерации гипохлорита натрия

ПРОЦЕСС ЭЛЕКТРОЛИЗА:

Разбавленный рассол переносится в электролизер для подготовки и реакции в камере.

(Электролитическая ячейка соляного типа)

Анод:Ионы хлорида в воде истощаются, и хлор выделяется.

2 кл.^-→ Кл₂+ 2 е^-

Катод:Ионы водорода и гидроксила выделяются. Эти гидроксильные ионы реагируют с атомами натрия и образуют гидроксид натрия.

2 часа₂О + 2 е^-→ 2 ОН^-+ Ч₂↑

Эти хлор и гидроксид натрия вступают в реакцию с образованием гипохлорита натрия.

Таким образом, общая реакция такова:

2 NaOH + Cl₂→ NaClO + NaCl + H₂О

ЭЛЕКТРИЧЕСКОЕ ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО ТОКА В ПОСТОЯННЫЙ:

1. Высокочастотный электронный импульсный источник питания постоянного тока. Размер: 600 (Д) × 800 (Ш) × 1600 (В) мм;

2. Номинальная мощность: ≥30 кВт, номинальное напряжение выпрямителя: 0-60 В, номинальный ток: 500 А, выходная мощность 485, энергопотребление не менее 92%.

3. Защита: антикоррозийная, влаго- и пыленепроницаемая обработка, входное перенапряжение, пониженное напряжение, отсутствие фазы, выходное перенапряжение, перегрузка по току, короткое замыкание, перегрев всей машины, входное напряжение: AC380 В/50 Гц (+10%), рабочая температура: (-20-50) C, скорость регулировки нагрузки (<1%), степень регулировки напряжения (<0,1%);

Устройство для слива водорода и резервуар для хранения:

1. Своевременно сбрасывайте водород, чтобы снизить потенциальную угрозу безопасности.

2. Своевременно разряжайте водород, чтобы предотвратить нагрев электролизера.

Дозирование система

Введите полученный гипохлорит натрия в точку впрыска с определенной скоростью потока.

Схема процесса
